概述：

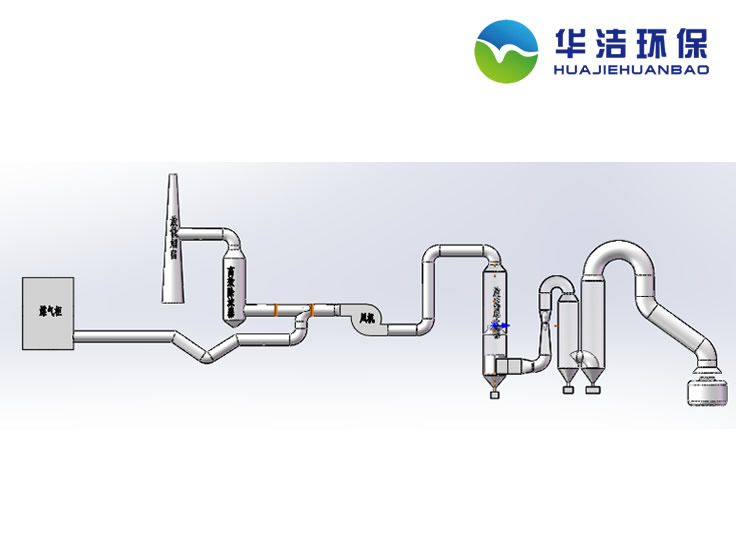

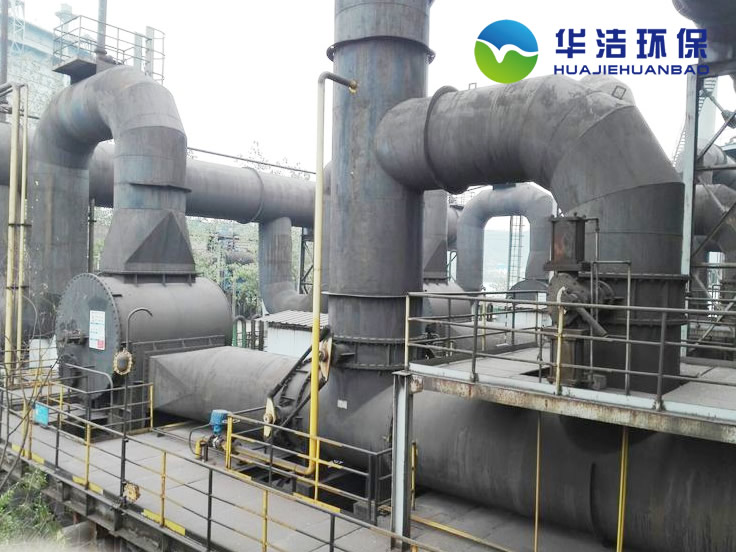

轉爐煙氣凈化系統在原“OG”工藝基礎上進行大幅度技術升級，實現國家排放標準要求。轉爐煙氣凈化系統主要由高效節水型洗滌塔、環縫文氏管、重力脫水器、90彎頭脫水器、絲網脫水洗滌塔等設備組成。

1、高效節水型洗滌塔。高效節水型洗滌塔是轉爐煙氣除塵的重要設備之一，其主要作用是對轉爐煉鋼產生的煙氣進行降溫、調質及粗除塵，設備組成結構必須滿足系統工藝要求的需要。采用國內頂端單位生產的噴槍?zhuān)瑯屪觳馁|(zhì)為316L耐磨不銹鋼，特點是噴霧效果好，耐高溫，耐磨損。

2、環縫文氏管。由環縫文氏管本體、重砣及調節機構、液壓及伺服系統、PLC系統等組成，實現微差壓工藝要求。

3、重力脫水器。重力脫水器安裝在一文擴散段下，當含塵水滴的沉降速度大于氣體上升速度時，含塵水滴從氣流中分離出來；內設防沖刷垂直背包措施及分流板，使煙氣均勻通過，達到脫水效果，由排水槽排出。

4、90°彎頭脫水器。彎頭脫水器設置在直管煙道下部，借助于氣流在彎頭中折轉90°時產生的離心力將水滴甩出，由排水槽排出。

5、絲網脫水洗滌塔。設置在90°彎頭脫水器出口之后，將進入風機之前的煙氣進一步進行脫水，攜帶一定量水霧的氣流在經過一定厚度的不銹鋼絲網時，氣流方向發生變化，因慣性作用，已凝結的含塵大水滴沉降而從氣流中分離出來，由排水槽排出；不銹鋼絲網上部設有噴淋水，在非冶煉期對絲網進行沖洗；不銹鋼絲網塊設計成方形塊狀，便于拆下進行徹底清洗。
